钻井泥浆不落地设备

97国际官网固控专一于固控设备，
，和新型钻井泥浆不落地设备的研发与创新，
，在业界获得了优良的口碑。！97国际官网固控是国内较早开发钻井泥浆不落地成套设备的厂家，
，产品销往了多个国度和地域，
，并获得了客户高度的评价。！97国际官网成套钻井泥浆不落地设备能够租赁,能够销售,能够满足油基泥浆和水基泥浆不落地处置。！

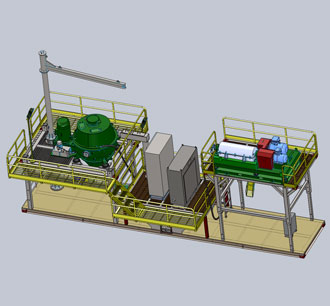

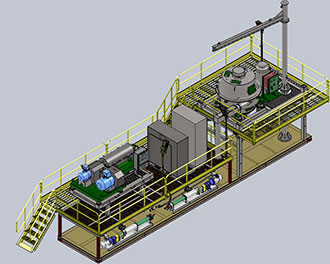

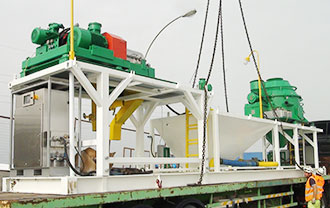

GNCM-40A 97国际官网钻井泥浆不落地成套设备

GNCM-40A整套泥浆不落地处置设备撬装系统的总重量约为: 18.5 Tons ( 蕴含图中所有设备)

1) 罐体翘座尺寸:11500x2200x2052mm

国际运输时，
，能够拆卸离心理，
，钻屑甩干机和防爆变频节制柜后满足放入集装箱的运输要求。！

2) 内陆运输尺寸：11500x2300x3300mm

将钻屑甩干机，
，和钻井液离心理的起落支架降到最低处，
，放在翘座上，
，可能满足大部门地域内陆运输的要 求，
，毋庸拆卸甩干机和离心理。！

3) 工作尺寸: 11500x4244x4567mm

工作时辰，
，将钻屑甩干机和钻井液离心理的支架升高到最高处，
，可能满足钻屑甩干机的钻屑排放，
，以及 钻井液离心理的液相和固相排放，
，液相的排放能够直接通过重力作用将干净泥浆流入到储浆罐或固控系 统中去。！

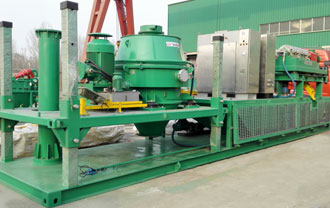

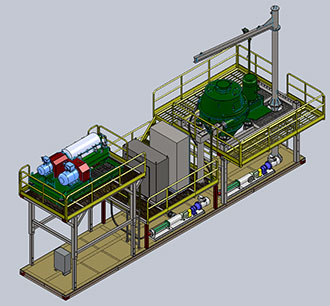

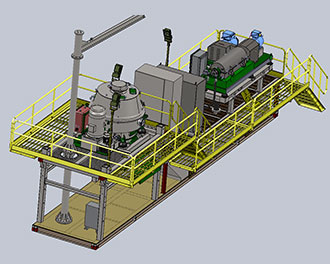

GNCM-40B 97国际官网钻井钻井泥浆不落地设备

GNCM-40B整套泥浆不落地处置设备撬装系统的总重量约为: 20.5 Tons ( 蕴含图中所有设备)

1) 罐体翘座尺寸:11500x2200x1299mm

国际运输时，
，能够拆卸离心理，
，钻屑甩干机和防爆变频节制柜后满足放入集装箱的运输要求。！

2) 内陆运输尺寸：11500x2300x3135mm

将钻屑甩干机起落支架降到最低处，
，离心理放于翘座的罐体上，
，可能满足大部门地域内陆运输的要求，
， 毋庸拆卸甩干机和离心理。！

3) 工作尺寸: 11500x4244x4567mm

工作时辰，
，将钻屑甩干机支架升高到最高处，
，可能满足钻屑甩干机的钻屑排放。！＠胄睦矸庞谇套墓尢迳，
， 排出的液相部门直接流入到底部的网络罐中，
，必要输送钻井液时辰，
，能够通过一台输送泵进行输送或将 此罐体与相近高度的罐体进行衔接。！

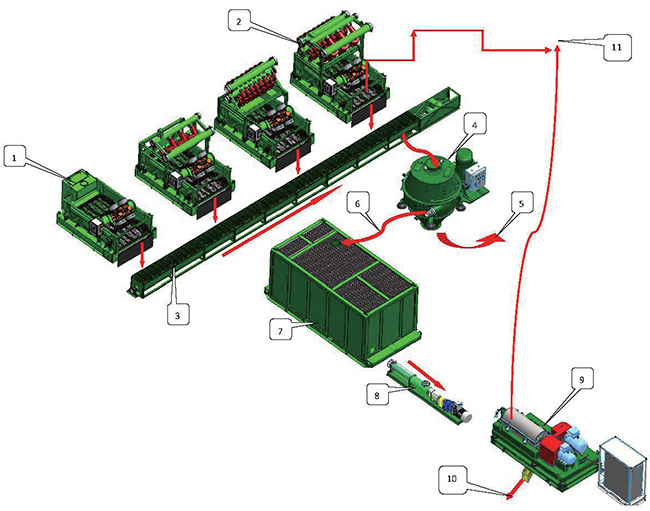

泥浆不落地处置系统工作流程

钻井泥浆不落地处置工作流程注明如下：钻机过来的泥浆通过高架管汇进入振动筛（1）、、清洁器（2），
，经过（1）、、（2） 处置排放的钻屑通过螺旋输送器（3）输送至立式甩干机处置（4）。！Ａ⑹剿Ω苫χ猛甑墓烫逋ü显5） 排除，
，回收到的钻井泥浆（6）进入钻井液泥浆罐体（7），
，离心理供液泵或螺杆泵（8）抽取含有细固 颗粒的回收泥浆，
，供给离心理（9 ）处置，
，固体部门通过固体排渣口（10）排除，
，处置实现的钻井液通 过干净泥浆回归泥浆系统（11）。！

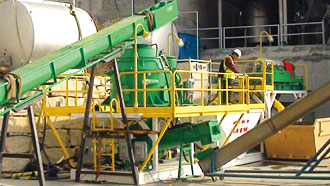

97国际官网钻屑甩干机处置成效

97国际官网钻屑甩干机成功利用于水基钻屑和油基钻屑结合处置的设备。！Ｂ懔送骋豢诰谢凰 油基泥浆时，
，毋庸代替钻屑处置设备的要求。！

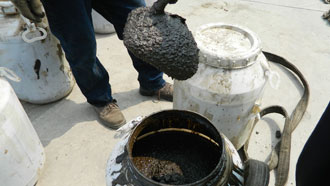

油基泥浆不落地处置成效

处置前	处置后

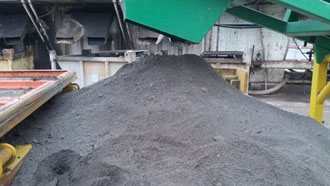

水基泥浆不落地处置成效

处置前	处置后

钻井泥浆不落地设备工作视频

俄罗斯废浆处置系统(油基)

长城钻探壳牌项目(油基)

水基泥浆处置视频

中石油内蒙乌审旗废浆处置项目

钻井泥浆不落地处置系统工作纪录

A: 处置前的钻屑含油量。！

B: 97国际官网钻屑甩干机处置后的钻屑含油量。！

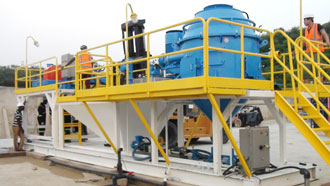

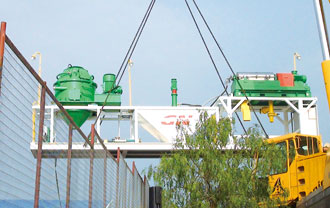

97国际官网泥浆不落地处置设备利用案例

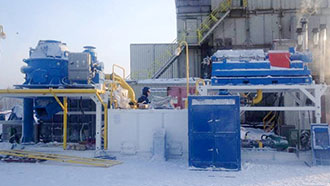

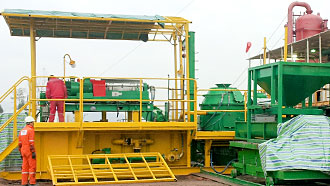

长城钻探壳牌项目	欧洲塞浦路斯项目
俄罗斯项目	非洲加纳项目
